Milyen nemzetközi szabványok vonatkoznak az X-gyűrűkre? A közös dimenziós szabványrendszerek részletes magyarázata

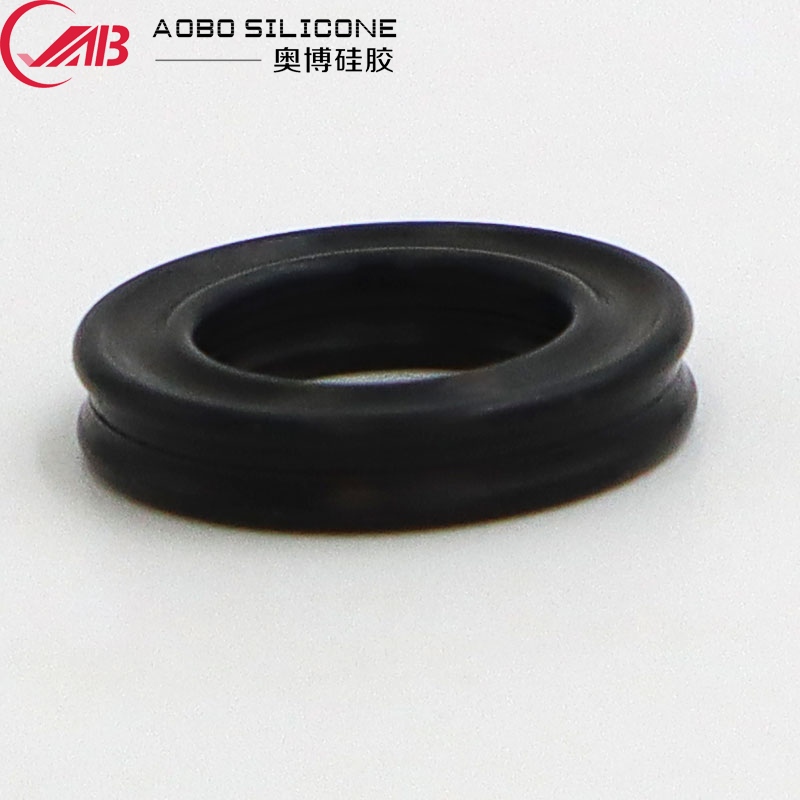

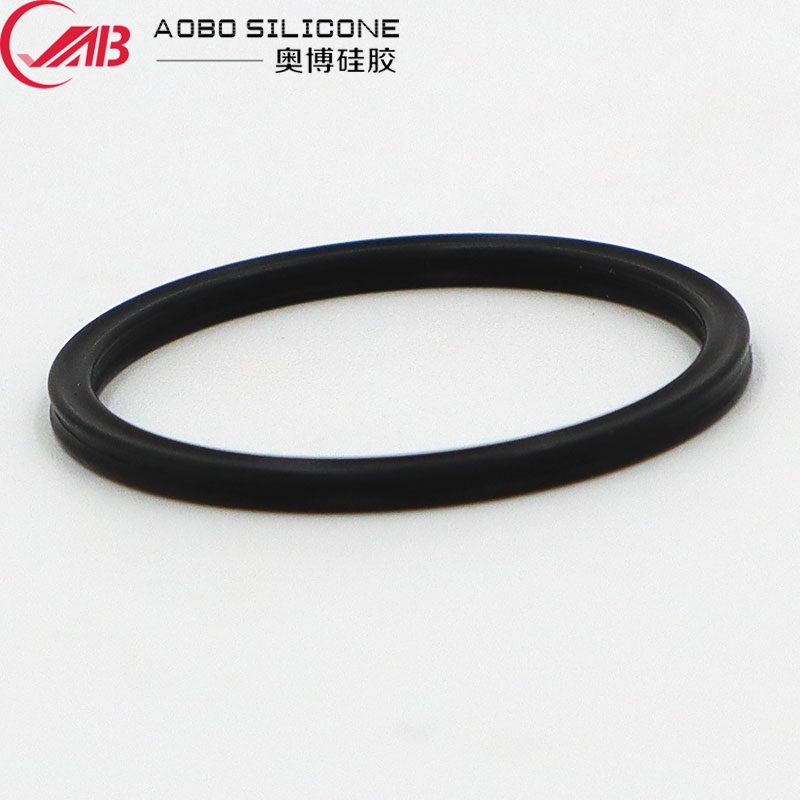

Dinamikus tömítési forgatókönyvekben, mint például hidraulikus és pneumatikus rendszerek, építőipari gépek és szerszámgépek,X-gyűrűk(más néven négygyűrűs gyűrűk) fokozatosan felváltják a hagyományos O-gyűrűket a gyakorlati alkalmazás érdekében, köszönhetően négyajkos szerkezetük előnyeinek: alacsony súrlódás, gördülési ellenállás és stabil tömítési teljesítmény. A kiválasztási folyamat során a megfelelő méretszabvány rendszer tisztázása alapvető előfeltétele a tömítési kompatibilitás és a hosszú távú megbízhatóság garantálásának.

Jelenleg nincs független nemzeti szabvány kifejezetten az X-gyűrűkre Kínában. Az iparban bevett gyakorlat a GB/T 3452.1-ben meghatározott méretrendszerre való hivatkozásHidraulikafolyadék teljesítménye – O-gyűrűk – 1. rész: Méretsorok és tűrések, és a GB/T 10708 sorozat dugattyús tömítéseinek szerkezeti tervezési előírásaival kombinálva végezzen módosításokat. Mivel az X-gyűrűk keresztmetszetűek, magméreteik, beleértve a belső átmérőt és a keresztmetszet átmérőjét, felcserélhetők az azonos specifikációjú O-gyűrűkkel. Csak az olyan paramétereket, mint a tömörítési arány és a horonyszélesség a horonykialakításban kell külön beállítani a négyajkos szerkezet jellemzői alapján.

A világon a legszélesebb körben alkalmazott rendszer az US AS568A szabvány. A tömítésgyártók túlnyomó többségének X-gyűrű méretei szigorúan egyeznek a szabványban szereplő O-gyűrű méretsorrendjével, lehetővé téve a termék kiválasztását közvetlenül az AS568 specifikációs kódokon keresztül. Emellett az ISO 3601 nemzetközi metrikus szabványt a nagy globális gyártók is átveszik, így alkalmas az exportfelszerelések és az európai hidraulikus rendszerek összehangolására. A japán berendezések támogatásához többnyire a JIS B2401 szabványnak megfelelő méretekre hivatkoznak.

Az X-gyűrűs szabványok közötti rendszerkülönbségek egyértelmű megértése hatékonyan elkerülheti a kiválasztási eltéréseket, és nagymértékben javíthatja a tömítések márkák közötti cserélhetőségét. A különböző szabványok közötti alapvető különbségek a méretegységekben, a tűrési fokozatokban és a specifikációs sorrendben rejlenek. Az amerikai szabvány a hüvelyket használja alapegységként, míg az ISO és a kínai nemzeti szabványok metrikus millimétert alkalmaznak. A méreteltérés miatti tömítés meghibásodásának elkerülése érdekében a kiválasztás során ügyelni kell a mértékegység-átalakításra. Az X-gyűrű szabványok ésszerű összeegyeztetése a tényleges munkakörülményekkel a kulcs a berendezések karbantartási költségeinek csökkentésében és a tömítés élettartamának meghosszabbításában.

Ha teljes méret-összehasonlító táblázatra van szüksége a vonatkozó szabványokhoz, hornyok tervezési paramétereihez, vagy személyre szabott kiválasztási tanácsokra van szüksége a hidraulikus dugattyús feltételekhez, forduljon hozzánk professzionális műszaki támogatásért. Testreszabott, teljes specifikációjú tömítési megoldásokat kínálunk az Ön igényei alapján.
