Autóipari csatlakozó szilikon gumi tömítőgyűrűk

Az autóipari csatlakozók szilikongumi tömítőgyűrűi szilikon alapú tömítőalkatrészek, amelyeket különféle autóipari csatlakozókba (például kábelköteg-csatlakozókba, folyadékvezeték-csatlakozókba és érzékelőcsatlakozókba) szerelnek be. Alapvető funkciójuk a külső víz, por, olajszennyeződések és korrozív gázok elkülönítése, ugyanakkor a belső folyadékközegek (pl. hűtőfolyadék, fékfolyadék) vagy a jelátviteli alkatrészek védelme a külső környezeti interferencia ellen, így biztosítva a csatlakozás stabilitását, tömítettségét és a csatlakozók élettartamát.

Ezek a tömítőgyűrűk jellemzően kiváló ellenálló képességgel rendelkeznek a magas és alacsony hőmérséklettel szemben (-40 ℃ és 200 ℃ között), az öregedésállósággal, a szigetelési tulajdonságokkal és a rugalmassággal. Képesek alkalmazkodni a különböző autóipari területek bonyolult működési környezetéhez, mint például a motortérhez, az alvázhoz és a jármű karosszériájához, és az autók vízszigetelésének, porszigetelésének és szivárgásmegelőzésének kritikus alapelemeiként szolgálnak.

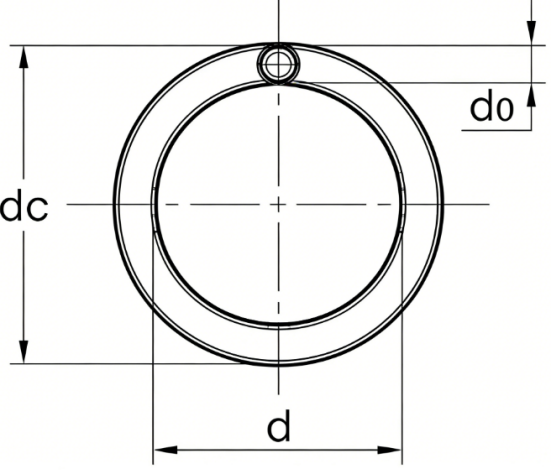

Termék paraméter

Melyek az autóipari csatlakozók szilikon gumi tömítőgyűrűinek alkalmazási forgatókönyvei?

Az autóipari csatlakozók szilikongumi tömítőgyűrűinek alkalmazási forgatókönyvei a csatlakozó különböző részeit lefedik az egész járműben. Alapvető céljuk a vízszigetelést, por- és korrózióállóságot igénylő csatlakozók tömítésvédelme, biztosítva a jelátvitel vagy a folyadékszállítás stabilitását. A konkrét alkalmazási forgatókönyvek a következők:

1. A motortérhez kapcsolódó csatlakozók

A motorteret magas hőmérséklet, erős olajszennyeződés és erős vibráció jellemzi. Ezeket a szilikongumi tömítőgyűrűket főként a motor kábelköteg-csatlakozóihoz, érzékelőcsatlakozókhoz (pl. oxigénérzékelő csatlakozók, vízhőmérséklet-érzékelő csatlakozói, főtengely-helyzet-érzékelő csatlakozói), üzemanyag-vezeték-csatlakozókhoz és hűtőrendszer-csővezeték-csatlakozókhoz használják. Elszigetelhetik a motor működése során keletkező magas hőmérsékletű olajszennyeződéseket és hűtőfolyadékot, miközben megakadályozzák az esővíz és a por bejutását, így elkerülhető a csatlakozók rövidzárlata vagy a rossz érintkezés.

2. Az alvázhoz és a jármű karosszériájához kapcsolódó csatlakozók

Az alváz sáros vízzel és kaviccsal érintkezik, míg a jármű karosszériája különféle elektromos csatlakozásokat tartalmaz. Az autóipari csatlakozó szilikongumi tömítőgyűrűi alkalmasak az alváz kábelköteg-csatlakozóihoz (pl. ABS érzékelő csatlakozói, fékrendszer csatlakozói), felfüggesztési rendszer érzékelő csatlakozóihoz, ajtó/ablak kábelköteg csatlakozóihoz és autólámpák csatlakozóihoz (pl. fényszóró csatlakozók, hátsó lámpák csatlakozói, irányjelző csatlakozók). Ellenállnak az út iszapos vízbe való elmerülésének és a kavicsos ütések okozta kopásnak, biztosítva a jármű karosszériájának elektromos alkatrészeinek normál működését.

3. Csatlakozók új energiájú járművek három elektromos rendszeréhez

Ez az új energetikai járművek alapvető alkalmazási forgatókönyve. Az autóipari csatlakozó szilikongumi tömítőgyűrűit az akkumulátorcsomag csatlakozóira, a motorvezérlő csatlakozókra, a töltőpisztoly csatlakozókra és a nagyfeszültségű kábelköteg-csatlakozókra kell alkalmazni. Meg kell felelniük a nagy tömítési teljesítmény, a nagy nyomásállóság és a széles hőmérsékleti ellenállás követelményeinek. Nemcsak a külső nedvesség bejutását és nagyfeszültségű rövidzárlat okozását akadályozhatják meg, hanem az akkumulátor hűtőfolyadék szivárgását is, biztosítva a háromelektromos rendszerek biztonságos működését.

4. Csatlakozók járműbe épített elektronikus eszközökhöz

A járműben lévő környezet viszonylag stabil, de az alapvető tömítésvédelem továbbra is szükséges. A szilikongumi tömítőgyűrűket a járművön belüli szórakoztatórendszer-csatlakozókhoz, a légkondicionáló-vezérlőrendszer-csatlakozókhoz, a légzsák-csatlakozókhoz és a tolatókamera-csatlakozókhoz használják. Megakadályozhatják a por és a kondenzvíz bejutását a jármű belsejébe, meghosszabbíthatják az elektronikus eszközök élettartamát, és elkerülhetik a kulcsfontosságú funkciók, például a légzsákok és a tolatóképek meghibásodását.

Hogyan válasszunk megfelelő szilikongumi tömítőgyűrűket az autóipari csatlakozókhoz?

Az autóipari csatlakozókhoz megfelelő szilikongumi tömítőgyűrűk kiválasztásához figyelembe kell venni a csatlakozó működési feltételeit, beépítési szerkezetét, közepes érintkezési típusát és az autóipari szabványokat. Szűrje át a termékeket a következő alapvető lépések és kulcspontok szerint a tömítési teljesítmény és élettartam biztosítása érdekében:

1. lépés: Egyezzen meg a működési feltételek paramétereit

Hőmérséklet-ellenállás illesztése: Válassza ki az anyagokat a csatlakozó telepítési helyének hőmérsékleti tartománya alapján.

Magas hőmérsékletű területeken, mint például a motortér és a kipufogócső közelében (120 ℃–200 ℃ hőmérsékletig): részesítse előnyben a VMQ-t (magas hőmérsékletű vulkanizált szilikon) vagy az FVMQ-t (fluorozott szilikon). Ezek az anyagok ellenállnak a magas hőmérsékleten történő öregedésnek, és nem hajlamosak deformációra vagy megkeményedésre.

2. lépés: Egyezze meg a csatlakozó telepítési szerkezetét

Precíziós méretillesztés: Szabja testre a tömítőgyűrű méreteit a csatlakozó tömítőhoronyának belső átmérőjének, külső átmérőjének és keresztmetszeti átmérőjének megfelelően. Az interferencia illeszkedését 8% és 15% között kell szabályozni. Az elégtelen interferencia illesztés nem képes elegendő előterhelést generálni, míg a túlzott interferencia illesztés összeszerelési nehézségeket és maradandó deformációt okozhat hosszú távú összenyomás esetén.

3. lépés: Teljesítse az autóipari szabványokat és tanúsítványokat

A termékeknek meg kell felelniük a kötelező autóipari szabványoknak, például az IATF 16949 rendszertanúsítványnak, hogy biztosítsák a megfelelőséget a gyártási folyamatban.

4. lépés: Ellenőrizze a tényleges tömítési teljesítményt

Végezzen mintavételi IP besorolási teszteket (pl. IP67/IP6K9K), hogy szimulálja a nagynyomású mosást és a merülő környezetet, és ellenőrizze, hogy nincs szivárgás.

Végezzen magas, alacsony hőmérsékletű ciklusos öregedési teszteket annak ellenőrzésére, hogy a tömítőgyűrűk rugalmassága és tömítési teljesítménye nem romlik-e a hosszú távú használat után.

Végezzen vibrációs teszteket: szimulálja a vibrációs viszonyokat a jármű működése közben, hogy biztosítsa a tömítőgyűrűk leesését vagy meghibásodását.
